Gearless Machines

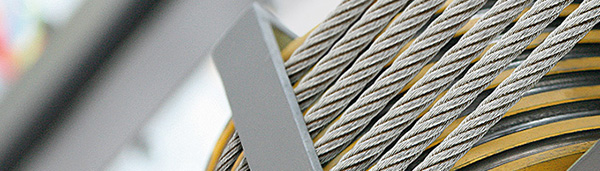

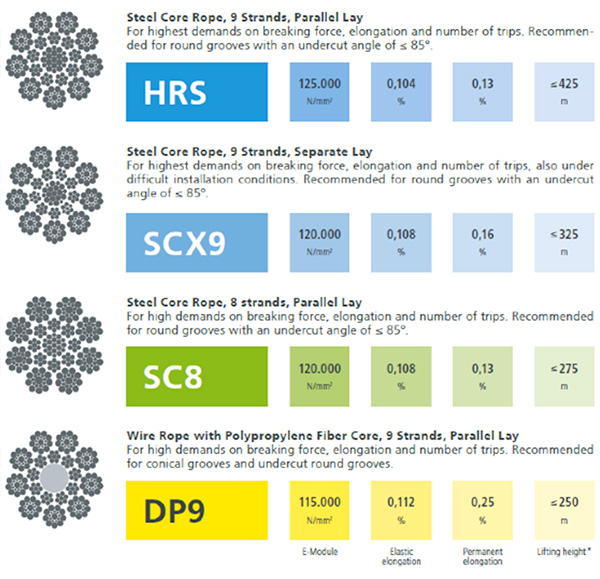

Dişlisiz Makinalarda, KINGLIFT olarak kullanmayı tercih ettiğimiz halatlar EN81 20/50 standartlarına uygundur. Günümüzde inşaat sektörünün gelişmesi ve dikey yerleşimin her geçen gün artması ile oluşan yüksek hızlı asansör ihtiyaçlarına çözüm getirirken, emniyet ve konfor en önemli husus olarak gündemimizde yer aldı. Sonuç olarak, Avrupa menşeili, dünya genelinde çok geçerli referanslara sahip bu halatları projelerimizde kullanmaya başladık.

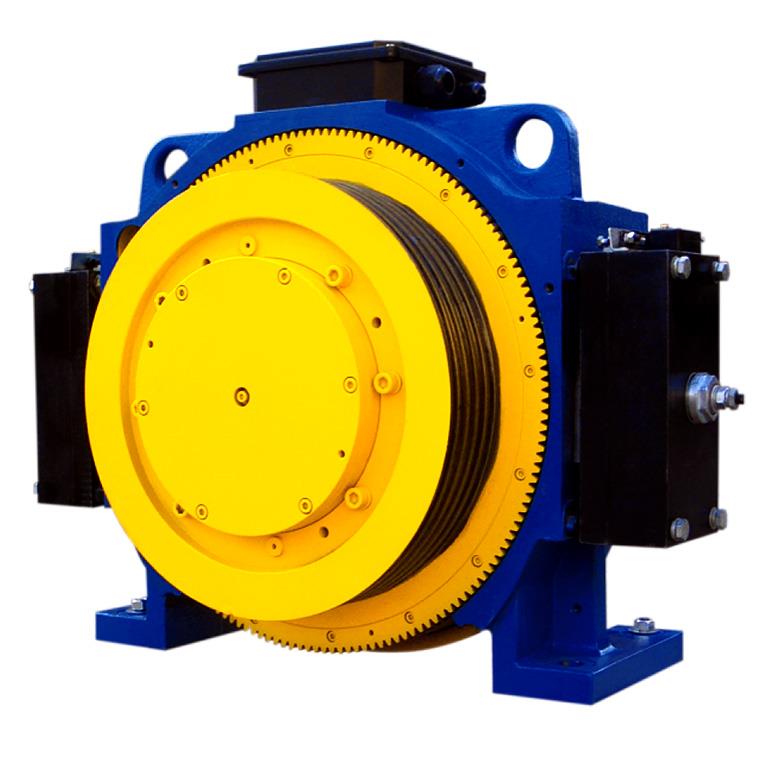

WYT-T Dişlisiz Makine Motoru

Kapasite: 450 kg - 2500 kg
Askı Tipi: 2:1
Asansör Anma Hızı: 1.0 m/s - 2.5 m/s
Kasnak Çapı: 400 & 480 mm
Tek Sarım
Disk Fren
Koruma Sınıfı: IP 40
Insulation Class: F
Encoder: SINCOS HEIDENHAIN 1387
Kutup sayısı: 30

Dökümanlar

WYT-T Kasnak 400 5x10 Teknik Çizimi

T Makineler BLBCE Belgesi (EU-Type Examination Certificate)

-----------------------------------------------------------------------------------

Model ve Özellikleri

MODEL	Kapasite (Kg)	Hız (m/s)	Devir (RPM)	Frekans (Hz)	Güç (KW)	Akım (Amp)	Tork (Nm)	Kasnak (mm)	Halat Sayısı ve Çapı	Ana Mil Yükü (Kg)	Çizim (.pdf)	Çizim (.stp)	Çizim (.dwg)
WYT-T 1.0A	450	1,0	96	24,0	3,2	7,7	320	400	4 - Ø10	2500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 1.6A	450	1,6	153	38,3	5,1	12,4	320	400	4 - Ø10	2500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 1.0B	630	1,0	96	24,0	4,6	10,4	460	400	4 - Ø10	2500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 1.6B	630	1,6	153	38,3	7,4	17,8	460	400	4 - Ø 10	2500	[ .pdf ]	[ .stp ]	[ .dwg ]
WTY-T 2.0B	630	2,0	192	48,0	9,3	20,2	460	400	4 - Ø 10	2500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 1.0C	800	1,0	96	24,0	5,5	12,7	550	400	5 - Ø 10	3500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 1.6C	800	1,6	153	38,3	8,8	21,7	550	400	5 - Ø 10	3500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 2.0C	800	2,0	192	48,0	11,0	24,0	550	400	5 - Ø 10	3500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TD 2.5CL	800	2,5	199	49,7	13,8	28,8	665	480	5 - Ø 10	3500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 1.0D	1000	1,0	96	24,0	6,7	14,9	665	400	6 - Ø 10	3500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 1.6D	1000	1,6	153	38,3	10,7	26,0	665	400	6 - Ø10	3500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 2.0D	1000	2,0	192	48,0	13,4	29,6	665	400	6 - Ø10	3500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-T 2.5D	1000	2,5	199	49,7	16,7	34,6	665	400	6 - Ø10	5500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TD 1.0F	1275	1,0	96	24,0	8,2	18,0	820	400	7 - Ø 10	5500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TD 1.6F	1275	1,6	153	38,3	13,1	31,3	820	400	7 - Ø 10	5500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 2.0C	1275	2,0	192	48,0	16,5	36,5	820	400	7 - Ø 10	6500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 2.5CL	1275	2,5	199	49,7	20,4	43,8	980	480	6 - Ø 12	6500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 1.0E	1600	1,0	96	24,0	10,4	22,9	1040	400	8 - Ø 10	6500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 1.6E	1600	1,6	153	38,3	16,6	40,5	1040	400	8 - Ø 10	6500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 2.0E	1600	2,0	192	48,0	20,8	46,0	1040	400	8 - Ø 10	6500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 2.5EL	1600	2,5	199	49,7	26,0	57,5	1250	480	6 - Ø 12	6500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 1.0F	2000	1,0	96	24,0	13,1	28,7	1310	400	9 - Ø 10	6500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 1.6F	2000	1,6	153	38,3	20,9	50,8	1310	400	9 - Ø 10	6500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 2.0F	2000	2,0	192	48,0	26,2	57,6	1310	400	9 - Ø 10	6500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 2.5FL	2000	2,5	199	49,7	32,7	71,9	1570	480	7 - Ø 12	7500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 1.0G	2500	1,0	96	24,0	16,4	37,5	1635	400	9 - Ø 10	7500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 1.6G	2500	1,6	153	38,3	26,2	65,6	1635	400	9 - Ø 10	7500	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-TE 2.0G	2500	2,0	192	48,0	32,9	75,0	1635	400	9 - Ø 10	7500	[ .pdf ]	[ .stp ]	[ .dwg ]

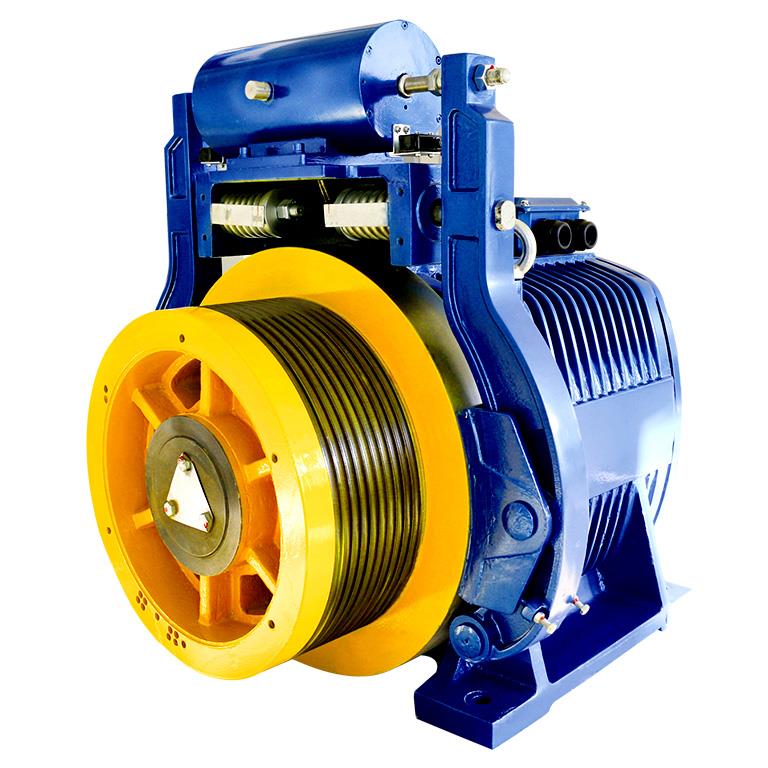

WYT-Y Dişlisiz Makine Motoru

Kapasite: 1000 kg - 2000 kg
Askı Tipi: 2:1
Asansör Anma Hızı: 3.0 m/s - 4.0 m/s
Kasnak Çapı: 480 mm
Çift Sarım
Disk Fren
Koruma Sınıfı: IP 41
Insulation Class: F
Encoder: HEIDENHAIN 1387
Kutup sayısı: 20

Model ve Özellikleri

MODEL	Kapasite (Kg)	Hız (m/s)	Devir (RPM)	Frekans (Hz)	Güç (KW)	Akım (Amp)	Tork (Nm)	Kasnak (mm)	Halat Sayısı ve Çapı	Ana Mil Yükü (Kg)	Çizim (.pdf)	Çizim (.stp)	Çizim (.dwg)
WYT-Y 3.0B3	1000	3.0	239	39.84	20	44.4	810	480	6 - Ø10	8000	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-Y 4.0B3	1000	4.0	318	53	26.7	58.6	810	480	6 - Ø10	8000	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-Y 3.0C3	1275	3.0	239	39.84	25.5	57.2	1020	480	7 - Ø10	8000	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-Y 4.0C3	1275	4.0	318	53	34	76.5	1020	480	7 - Ø10	8000	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-Y 3.0E3	1600	3.0	239	39.84	33.3	74.6	1330	480	7 - Ø12	8000	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-Y 4.0E3	1600	4.0	318	53	44.3	99.6	1330	480	7 - Ø12	8000	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-Y 3.0F3	2000	3.0	239	39.84	41.3	92	1650	480	8 - Ø12	8000	[ .pdf ]	[ .stp ]	[ .dwg ]
WYT-Y 4.0F4	2000	4.0	318	53	54.9	123	1650	480	8 - Ø12	8000	[ .pdf ]	[ .stp ]	[ .dwg ]

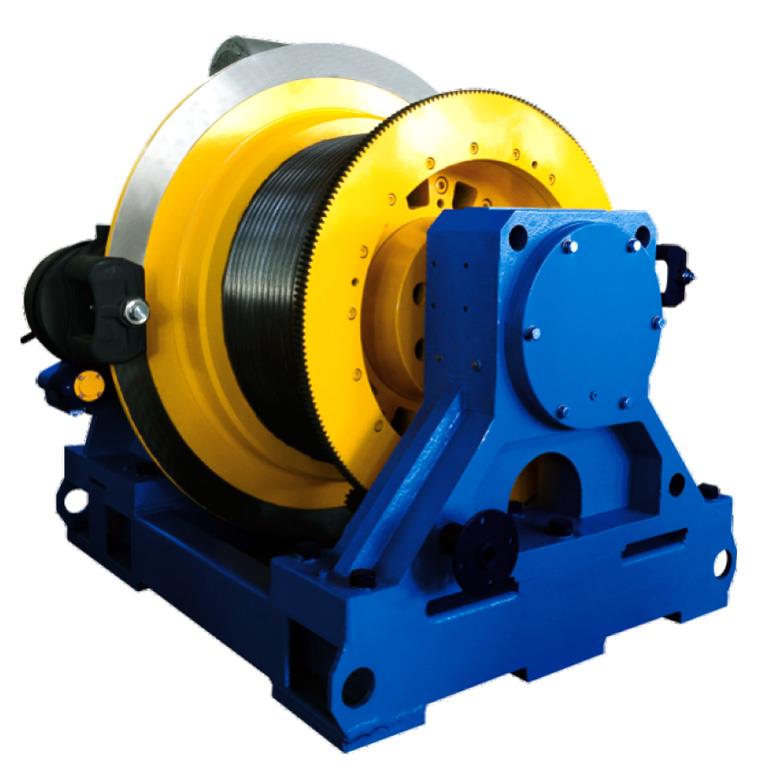

WYT-H Dişlisiz Makine Motoru

Kapasite: 1600 kg
Askı Tipi: 1:1
Asansör Anma Hızı: 5.0 m/s - 8.0 m/s
Kasnak Çapı: 710 mm
Çift Sarım
Disk Fren
Koruma Sınıfı: IP 41
Insulation Class: F
Encoder: SINCOS HEIDENHAIN 1387
Kutup sayısı: 30

Model ve Özellikleri

MODEL	Kapasite (Kg)	Hız (m/s)	Devir (RPM)	Frekans (Hz)	Güç (KW)	Akım (Amp)	Tork (Nm)	Kasnak (mm)	Halat Sayısı ve Çapı	Ana Mil Yükü (Kg)	Çizim (.pdf)	Çizim (.dwg)
WYT-H 5.0E1	1600	5.0	134	33.6	51	111.4	3626	710	16 - Ø16	35000	[ .pdf ]	[ .dwg ]
WYT-H 6.0E1	1600	6.0	161	40.3	61.2	135.3	3626	710	16 - Ø16	35000	[ .pdf ]	[ .dwg ]
WYT-H 7.0E1	1600	7.0	188	47.1	71.5	158	3626	710	16 - Ø16	35000	[ .pdf ]	[ .dwg ]
WYT-H 8.0E1	1600	8.0	215	53.8	81.7	172.7	3626	710	16 - Ø16	35000	[ .pdf ]	[ .dwg ]
